Термопари J-типу є одними з найпоширеніших типів термопар, завдяки своєму універсальному призначенню та низькій ціні. Які їхні переваги та недоліки? Для яких застосувань вони найкраще підходять? Чим вони відрізняються від не менш популярної термопари К-типу?
Принцип дії термопари полягає в тому, що коли два різних провідники або напівпровідники A і B утворюють ланцюг і два їх кінці з'єднані разом, до тих пір, поки температура на двох контактах різна (робочий кінець і контрольний кінець називається холодним), контур буде генерувати електрорушійну силу. Її напрямок і величина залежать від матеріалу провідника і температури двох контактів. Це явище називається термоелектричним ефектом, а коло, що складається з двох провідників, - термопарою.
У термопарах J-типу позитивний вивід складається із заліза, а негативний - із суміші міді (55%) і нікелю (45%), яка відома як сплав під назвою константан.
Термопарні зонди типу J підходять для широкого діапазону температур від -40°C до 750°C. Верхня межа - це максимальна тривала робоча температура, але при короткочасному використанні можна працювати при температурі до 1000°C. Мінімальна температура становить -40, але остерігайтеся утворення конденсату при роботі при низьких температурах - це може призвести до іржавіння залізного важеля.
Вони забезпечують точне вимірювання і мають чутливість 55 мкВ/℃, що робить їх ідеальним вибором для обробки більшості пластмас, серед інших застосувань.
Цей тип термопари, відповідно до DIN EN 60584, має позитивне плече чорного кольору, а негативне - білого.

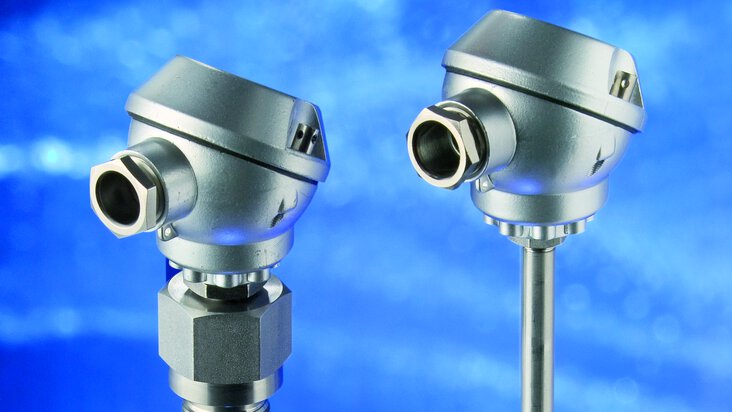

Вставна термопара типу J
Термопара в оболонці, тип J
Температурний діапазон різних типів термопар - таблиця
Термопарні датчики температури J-типу широко використовуються для вимірювання температури в різних сферах застосування, зокрема, у відновлювальних атмосферах і вакуумі. Це одна з небагатьох термопар, яку можна безпечно використовувати у відновлювальних атмосферах (тобто атмосферах, в яких не вистачає кисню, але присутні відновлювальні гази, такі як водень і чадний газ), наприклад, у промислових печах.
Завдяки своїй високій чутливості і широкому діапазону вимірюваних температур, термопари типу J є хорошим вибором для виробництва пластмас, включаючи медичні вироби, а також для термообробки алюмінію, затвердіння композитів, виробництва і розробки хімікатів і фарб, тестування електроніки.
Цей тип термопари через наявність заліза схильний до окислення, тому ми не рекомендуємо використовувати її для вимірювання температури у вологих умовах.
Його також не слід використовувати при високих температурах понад 750°C в окислювальній атмосфері, оскільки за таких умов залізо зазнає молекулярних перетворень і назавжди втрачає свою стандартну вихідну напругу. Її неможливо відновити навіть після охолодження праски.
Цей датчик температури також не буде добре працювати в атмосфері з високим вмістом сірки, оскільки це призведе до його швидкої деградації.
Термопара J-типу мають аналогічну точність вимірювання, як і термопари К-типу. Термопари J-типу мають більш обмежений температурний діапазон (від -40°C до +750°C), ніж термопари K-типу, що використовуються в діапазоні температур від -200°C до +1200°C, але мають вищу чутливість - близько 50 мкВ/°C порівняно з 41 мкВ/°C.
Крім того, термопари типу K, завдяки своєму матеріалу (сплав NiCr-Ni), більш стійкі до ультраокислення і кислотності. Ще однією перевагою є їхня доступна ціна - найнижча серед усіх типів термоелектричних датчиків.
