Температура трансформатора повинна точно контролюватися, щоб запобігти відмовам. З цієї статті ви дізнаєтеся, зокрема, яка максимально допустима температура трансформатора і який датчик трансформатора вибрати залежно від вимог застосування. Перевірте це!
Трансформатори, як і інші пристрої, що використовують у своїй роботі електроенергію, виділяють тепло як побічний продукт. Це призводить до підвищення температури всередині нього.
Якщо вона перевищує розрахункові межі, це скорочує термін служби трансформатора. Підвищена температура є однією з основних причин більшості відмов цих пристроїв.
Силові трансформатори поділяються на два основних типи: масляні та сухі.

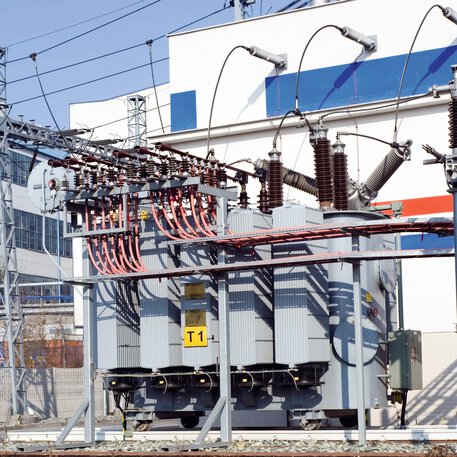

Обмотки і сердечник масляного трансформатора занурені в бак з маслом. Ця рідина призначена для охолодження та ізоляції компонентів пристрою. Масляні трансформатори краще розсіюють тепло.
Датчики температури в масляних трансформаторах безпосередньо вимірюють температуру масла, а потім коригують це значення для оцінки температури гарячої точки обмотки.
Трансформатор сухого типу має обмотки в повітряній або смоляній оболонці. Вони використовуються для роботи з меншими потужностями.
Датчики температури в сухих трансформаторах вимірюють безпосередньо температуру гарячої точки обмотки. Вони можуть бути встановлені над пристроєм або в одній чи декількох низьковольтних обмотках.
Силові трансформатори поділяються на два основних типи: масляні та сухі.

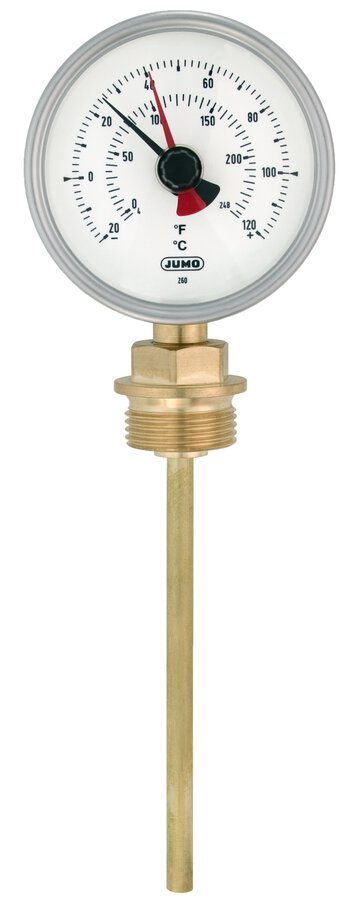

Для оливонаповнених трансформаторів добре підійдуть стрілочні біметалічні термометри з кришкою з нержавіючої сталі. Вони мають циферблат з добре читабельними стрілками. Чорний покажчик показує поточну температуру, а червоний буксирувальний покажчик залишається на місці найвищої температури в історії експлуатації, поки його не скинуть вручну. Таке розташування забезпечує можливість діагностики. Вони також мають диск для встановлення заданого значення, при перевищенні якого спрацьовує сигнал тривоги.

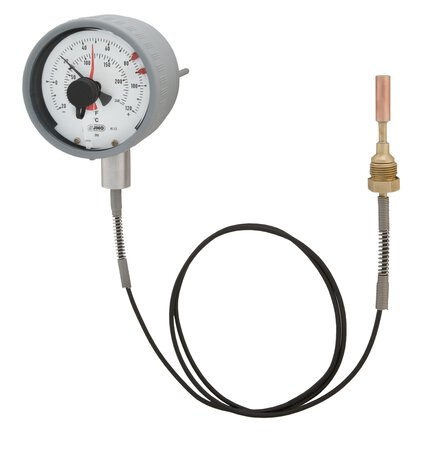

Біметалічні термометри доступні у двох варіантах:
При виборі відповідного датчика також враховуйте підтримуваний діапазон температур. Ми пропонуємо два типи температурних діапазонів для біметалевих термометрів:
Picture description one
Picture description two
У сухих трансформаторах використання традиційних датчиків температури, виготовлених з металу, пов'язане з більшими витратами, оскільки ці пристрої повинні бути встановлені в шарі ізоляції.

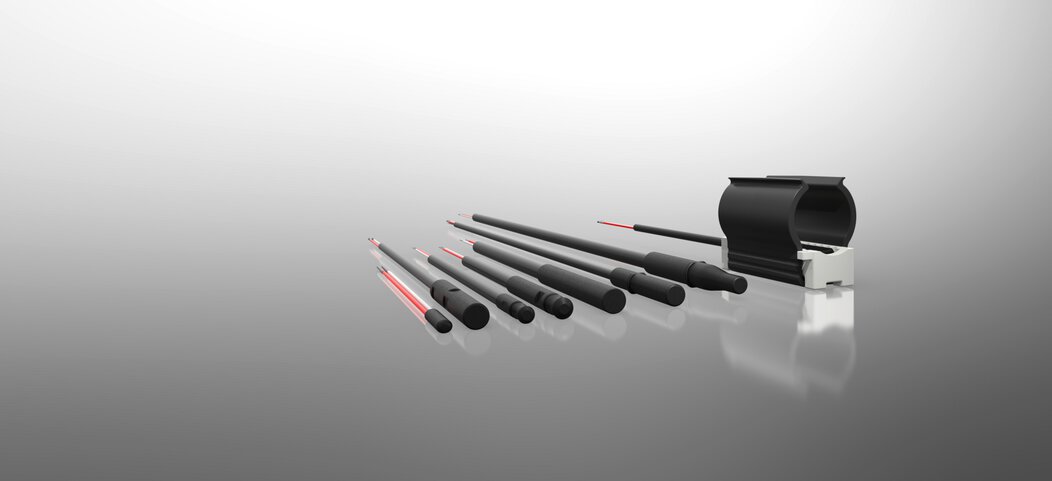

Економічно ефективною альтернативою є датчик пластиковий трансформатор JUMO plastoSENS N01, призначений для такого типу застосування. У порівнянні зі звичайними датчиками температури, він більш стійкий до електричних розрядів - має електричну ізоляцію на 3,5 кВ змінного струму. При виникненні електричної несправності датчики plastoSENS T01 не будуть її завершувати.
Якщо така висока вантажопідйомність не потрібна для вашого застосування, економічно ефективним рішенням буде знімний датчик температури опору зі з'єднувальним кабелем.
Оптимальним рішенням для трансформаторів є захищений від електростатичних розрядів датчик, такий як JUMO plastoSENS T01
