Одним з найпоширеніших типів термопар, який зазвичай використовується у високотемпературних застосуваннях, є S-тип. У цій статті ми розповімо про все, що вам потрібно знати про термопари S-типу, від їх характеристик до областей застосування. Перевірте це!
Термопари (термоелектричні датчики) - це датчики температури, які широко використовуються в різних галузях промисловості. Вони складаються з двох ніжок, виготовлених з різних дорогоцінних металів, з'єднаних на одному кінці, утворюючи вимірювальний спай. Коли цей спай нагрівається або охолоджується, він створює електричний сигнал, з якого зчитується температура. Вільні кінці називаються холодними кінцями.
Характеристики термопар стандартизовані, а значення термоелектричної сили для різних матеріалів і допустимі відхилення містяться в міжнародних стандартах EN 60584 і ITS 90.
У термоелектричному датчику термоелектрична сила створюється, коли зварювальний і холодний кінці утримуються при різних температурах.
Термопари S-типу (PtRh10-Pt) виготовляються зі сплаву платини та родію. Цей тип термопар дозволяє вимірювати температуру до 1600℃. Для порівняння, популярні термопари J-типу мають діапазон вимірювання до 750°C, а термопари K-типу - до 1200°C.
Термопарні датчики S-типу також мають високий рівень точності, з чутливістю приблизно 10 мкВ/°C

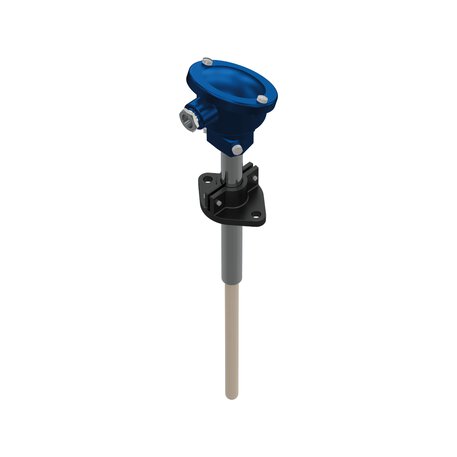

Термопара типу S з керамічною оболонкою більш стійка до корозії та стирання і має довший термін служби
Однією з важливих особливостей термопари S-типу є її вражаючий рівень точності, навіть при високих температурах. Вона також довгостроково стабільна і може витримувати суворі промислові умови, що робить її популярним вибором для складних застосувань.
Крім того, ці термопари стійкі до окислення і корозії при високих температурах. Крім того, вони мають швидкий час відгуку, що робить їх ідеальними для процесів, які вимагають швидкого вимірювання температури.
Термопари типу S ідеально підходять для вимірювання температури в різних середовищах, включаючи окислювальні атмосфери, інертні атмосфери і вакуум. Однак без відповідного екранування термопари типу S не рекомендується використовувати у відновлювальних середовищах.
Підводячи підсумок, можна виділити основні переваги термопар типу S:
Завдяки своєму високотемпературному діапазону і точності, термопарні датчики S-типу використовуються в різних галузях промисловості, в тому числі для моніторингу температури в печах і газових турбінах, а також в процесах термообробки. Вони також ідеально підходять для таких галузей, як аерокосмічна, металургійна та нафтохімічна. Датчики термопар S-типу також використовуються в науково-дослідних і дослідно-конструкторських роботах і в академічних цілях.

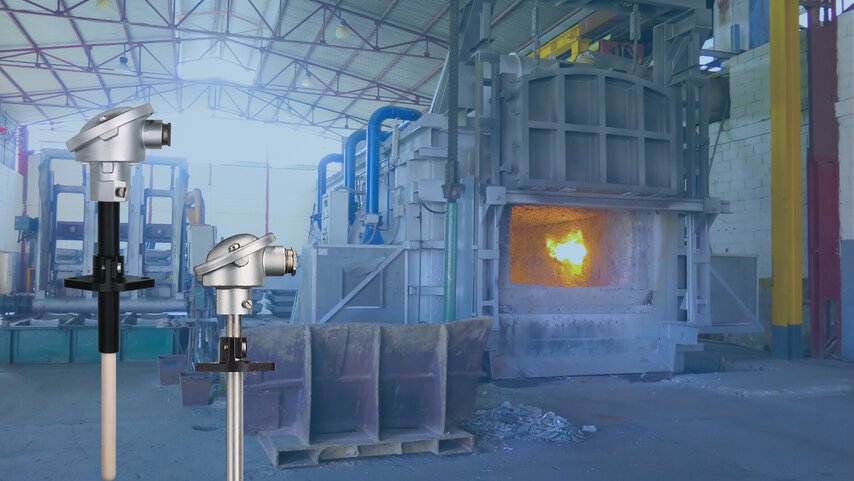

Термопари типу S, завдяки широкому діапазону вимірювання, використовуються в умовах високих температур
Для ефективної роботи термопарні датчики типу S повинні бути правильно встановлені. Обслуговування термопари типу S мінімальне, і датчики можуть працювати тривалий час без технічного обслуговування. Однак періодичне калібрування необхідне для забезпечення точних показань температури.
При встановленні термопари типу S важливо використовувати відповідні компенсаційні кабелі, щоб мінімізувати вплив температури навколишнього середовища на результат вимірювання. Також важливо звернути увагу на матеріал оболонки термопари, який повинен відповідати середовищу, в якому використовується датчик.
