Термопари типу К широко застосовуються в різних галузях промисловості завдяки своїм численним перевагам і універсальності використання. Як вони працюють? З чого вони виготовлені? Які їхні властивості? Відповіді на ці та багато інших питань ви знайдете в наступному пості, ознайомтеся!
Термопара - це термоелектричний датчик для вимірювання температури. Вона складається з двох металевих провідників струму, зварених між собою. Залежно від використовуваних матеріалів, вони мають різні рівні термоелектричної напруги і придатні для використання при різних температурах.
Найпоширеніші типи термопар - K і J.
Робота термопари заснована на ефекті зворотного зв'язку. Він полягає в тому, що при утворенні замкненого ланцюга шляхом з'єднання двох різних металів у двох місцях, і ці спаї утримуються при різних температурах (один у місці вимірювання, інший - при фіксованій температурі порівняння), в ланцюзі індукується електрорушійна сила.
Величина індукованої електрорушійної сили змінюється для різних комбінацій металів і пропорційна різниці температур між спаями.

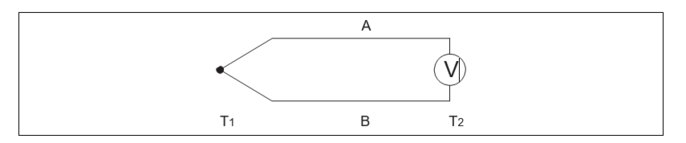

Термоелектричний ефект
Термопара типу K виготовляються з хромельних та алюмельних матеріалів і можуть бути віднесені до категорії датчиків загального призначення. Ці термоелектричні датчики популярні завдяки широкому діапазону вимірювання температури та високому технічному потенціалу. Однак ці термопари не є універсальними - ми не рекомендуємо використовувати їх у приміщеннях з високим вмістом сірки в повітрі, оскільки це негативно впливає на роботу обох електродів датчика.
Термопари типу К виготовлені на основі хромель-алюмінієвого сплаву. Вони є одними з найпопулярніших датчиків температури для широкого спектру застосувань. Їх широкий діапазон вимірюваних температур становить від -200°C до +1350°C. У неокислювальних та інертних середовищах датчики типу K використовуються до 1260°C (максимальний температурний діапазон).
Точність термопар K - до 41 мкВ/°C.
може працювати в суворих умовах і різних атмосферах
можуть використовуватися в різних сферах застосування завдяки найширшому діапазону робочих температур
Термопара NiCr-Ni має вищу стійкість до окислення, ніж термопари "E" і "J", і тому краще підходить для високих температур понад 500°C
доступна ціна
швидке реагування
невеликий розмір
надійність
можна отримати точні вимірювання температури
не підходить для відновлювальних атмосфер, але витримує металеві випари
швидше старіння електрорушійних характеристик, порівняно з термопарами з благородних матеріалів (B, R і S)
Термопарний датчик типу K, як і будь-яка інша термопара, складається з двох дротів, виготовлених з різних матеріалів. У датчиках типу K один дріт складається з 90% нікелю і 10% хрому, а інший - з 95% нікелю, 2% алюмінію, 2% марганцю і 1% кремнію.

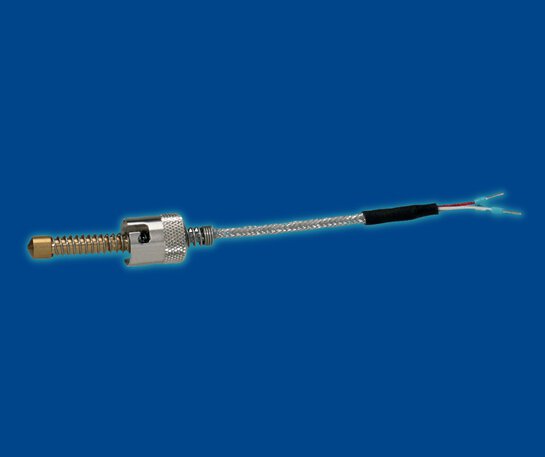

Термоелектричний датчик типу K з байонетним приєднанням
Термопара типу J (Fe-CuNi), порівняно з типом K, має менший термін служби при вищих температурах і менший температурний діапазон. Тип K, як правило, довговічніший за тип J, оскільки дріт JP швидко окислюється, особливо в діапазоні високих температур. Тому ми рекомендуємо термоелектричні датчики типу J для низьких температур від 0°C до 600°C. Вони мають схожу ціну і є однаково надійними та точними.
Властивості цих датчиків температури дозволяють використовувати їх для моніторингу температури в найрізноманітніших середовищах, таких як вода, слабкі хімічні розчини, гази або сухі приміщення.
Вони найчастіше використовуються для застосувань при температурі вище 550°C до максимального робочого тиску термопари. Тип K, завдяки своїй відносній радіаційній твердості, також широко використовується в ядерній енергетиці.
