Ступінь захисту IP68 - що це означає? Теорія і практика.

На більшості пристроїв є ступінь захисту IP. Завдяки цій статті в блозі ви навчитеся самостійно читати ступінь захисту, дізнаєтеся про різницю між IP67 та IP68, практичні аспекти захисту IP68 та окремі пристрої, які мають цей рівень захисту.

Що означає ІВ?

"IP" розшифровується як "International Protection Rating", що означає "ступінь захисту". Іноді його також перекладають як "Ingress Protection", що означає захист від проникнення. Друга назва найбільш точно відображає суть того, що собою являють типи захисту IP. Простіше кажучи, ці рейтинги є частиною системи, яка описує, чи захищений пристрій від потрапляння всередину частинок, пилу або води.

Код IP

Ступінь захисту IP складається з фіксованого літерного позначення у вигляді символу IP і двох характерних цифр. За бажанням в кінці коду можуть бути дві літери - додаткова і додаткова. Якщо характерна цифра не потрібна, її слід замінити літерою X.

Значення літер IP

Додаткова буква використовується, коли захист від доступу до небезпечних частин є вищим, ніж зазначено в першій характеристичній цифрі. Додаткова буква вказує на захист в особливих випадках, наприклад, при певних погодних умовах або при роботі з високовольтним обладнанням.

Перше характерне число

рівень захисту від контакту з твердими предметами

X - немає даних для визначення ступеня захисту
0 - немає захисту від твердих предметів і контакту
1 - Захист від дотику до небезпечних частин долонею та від проникнення твердих тіл діаметром 50 мм і більше
2 - Захищений від контакту долонею з небезпечними частинами та від проникнення твердих предметів діаметром 12,5 мм і більше
3 - Захист від контакту з небезпечними частинами інструментом і від проникнення твердих предметів діаметром 2,5 мм і більше.
4 - захист від контакту з небезпечними частинами за допомогою дроту і від проникнення твердих тіл діаметром 1 мм і більше
5 - захист користувачів від будь-якого контакту з небезпечними частинами та від проникнення пилу
6 - найвищий захист від будь-якого контакту з небезпечними частинами та від проникнення пилу

Другий номер характеристики

Захист від потрапляння води

X - немає даних для визначення ступеня захисту
0 - немає захисту від води
1 - захист від падіння крапель води
2 - захист від розбризкування крапель води при нахилі конструкції під будь-яким кутом до 15° від вертикалі в будь-якому напрямку
3 - захист від бризок води під будь-яким кутом до 60° від вертикалі в будь-якому напрямку
4 - захист від бризок води з усіх боків
5 - Захищений від струменів води зі швидкістю до 12,5 л/хв, що розпилюються на корпус з будь-якого напрямку
6 - Захищений від струменів води швидкістю до 100 л/хв, що потрапляють на корпус з будь-якого напрямку
7 - Захист від короткочасного занурення у воду на 30 хвилин на глибину 15 см над верхньою частиною корпусу і 1 м під дном (значення для корпусу нижче 85 см)
8 - захист від впливу тривалого занурення у воду в умовах, передбачених виробником, але більш суворих, ніж у пункті 7
9 - стійкість до тривалого занурення і захист від затоплення потужним струменем води під високим тиском (80-100 бар) і температурою до 80°C

Стандарти IP

Використовуються два стандарти класифікації IP-кодів:

DIN EN 60529 Ступені захисту, що забезпечуються корпусами. В основному використовується в промисловому застосуванні.
DIN 40 050, частина 9: Дорожні транспортні засоби, типи захисту IP; захист від сторонніх предметів, води та контакту, електрообладнання. Зазвичай використовується в ситуаціях, коли інструмент буде використовуватися в суворих умовах, що перевищують звичайне занурення, наприклад, при очищенні під високим тиском.

Ці стандарти відрізняються в деяких деталях, тому в кожному конкретному випадку слід звертатися до відповідного стандарту.

IP67 - що це означає?

IP67 означає максимальний захист від пилу, піску та інших твердих предметів і високий ступінь захисту від впливу води. Це найнижчий рівень захисту, на який варто звернути увагу тим, кому важлива водонепроникність пристрою.

Пристрої зі ступенем захисту IP68 є водонепроникними та герметичними.

Пристрої з класом захисту IP68 в асортименті JUMO

Поплавкові вимикачі для точкового вимірювання рівня рідини, включаючи поплавковий вимикач у стандартному виконанні та поплавковий вимикач у мініатюрному виконанні. Вони також мають вибухозахищені сертифікати.

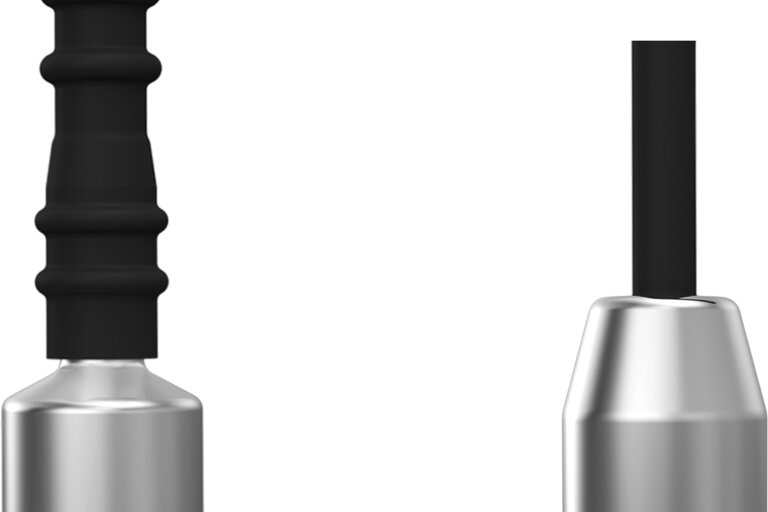

Гідростатичні зонди MAERA для вимірювання рівня рідин в резервуарах. У цій серії є зонди для вимірювання таких параметрів, як рівень і глибина середовища, як агресивних, так і неагресивних. Зонди MAERA також доступні у версії, схваленій ATEX для вибухонебезпечних зон

Поплавковий вимикач JUMO NESOS R02 LS

Перевірте деталі

Гідростатичний рівнемір JUMO MAERA S29 SW

Перевірте деталі

Більше

IP67 та IP68 - який з цих рівнів захисту IP вибрати?

IP67 - це найнижчий ступінь захисту, на який варто звернути увагу тим, для кого важлива водонепроникність пристрою, оскільки можливість занурення у воду можлива вже з 7-го рівня. Однак слід враховувати, що цей клас водонепроникності гарантує стійкість до короткочасного занурення до 30 хвилин. Якщо пристрій буде піддаватися тривалому зануренню, або ви хочете бути більш впевненими, IP68 завжди буде кращим вибором.

Зверніться до JUMO - ми допоможемо вам підібрати обладнання, що підходить саме для вашого застосування.
