Вимірюючи провідність, рН, рівень і температуру, можна отримати більш повну інформацію про процес травлення, промивання і змащування в гальванічних ваннах, а також контролювати і оптимізувати його. Однак агресивне середовище гальванічних ванн вимагає спеціально адаптованих вимірювальних датчиків. Читайте далі, щоб дізнатися, як компанія в гальванічній промисловості використовує систему JUMO!
Гальванічні ванни - це ємності з нержавіючої сталі або пластику, стійкі до корозійних продуктів гальваніки. Саме в них відбувається гальванічне покриття металу тонким шаром металу в розчині, який називається гальванічною ванною.
Залежно від типу іонів металу, що утворюються, кожен процес нанесення металевих покриттів має відповідну назву, наприклад:
нікелювання,
хромування
процеси цинкування
позолота
сріблення
мідне покриття
кадміювання
Гальваніка має такі переваги, як підвищена корозійна стійкість, збільшена довговічність, покращена електропровідність і декоративна привабливість.
Гальванічна ванна працює в строго визначеному діапазоні рН. Через це рН є одним з найважливіших параметрів, які потрібно контролювати в цих рішеннях.
Наслідки неоптимального регулювання рН можуть бути катастрофічними. Наприклад, занадто низький рівень рН у процесі цинкування слабкою кислотою руйнівно впливає на відбілювачі, w пасивація тоді як це може спричинити поява знебарвлення на деталях.
Інші важливі параметри гальванічних ванн тісно пов'язані між собою температура і провідність. Чим вища температура, тим більша провідність розчину і, відповідно, здатність до рівномірного осадження металу навіть на ділянках зі слабким струмом.
Гальванічна ванна працює в строго визначеному діапазоні рН. Через це рН є одним з найважливіших параметрів, який необхідно контролювати в цих розчинах.
Наслідки неоптимального контролю рН можуть бути катастрофічними. Наприклад, занадто низький рівень рН у процесі слабкокислотного цинкування руйнівно впливає на блискучі елементи, а в процесі пасивації може призвести до знебарвлення заготовок.
Іншими важливими параметрами гальванічних ванн є тісно пов'язані між собою температура і провідність. Чим вища температура, тим більша провідність розчину і, відповідно, здатність до рівномірного осадження металу навіть на ділянках зі слабким струмом.

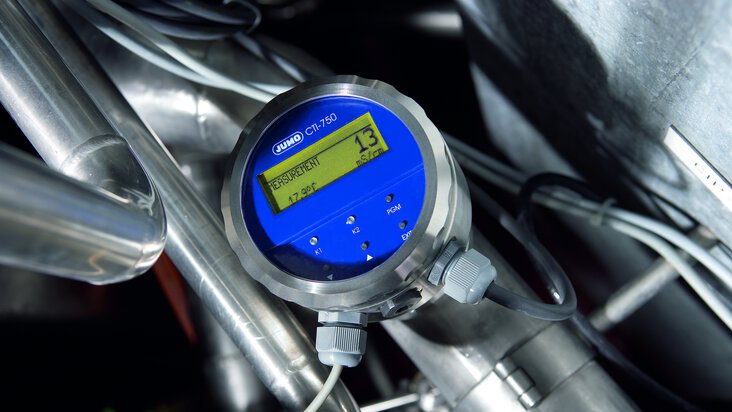

The JUMO CTI кондуктометр у виконанні PP/PFDV/PEEK з внутрішнім датчиком температури дозволяє вибрати спеціальний зонд для конкретної кислоти/основи і безпосередньо вимірювати провідність в концентрованих розчинах, навіть при підвищених температурах.
Значення вимірювань можуть бути перетворені таким чином, щоб датчик виводив концентрацію відповідної речовини, за умови, що це однокомпонентний розчин.
Інтеграція системи з промисловими онлайн-вагами після періоду емпіричного тестування дозволяє поєднати лабораторний метод зважування з вимірюванням провідності та розробити алгоритм, який мінімізує вплив іонів металів (наприклад, міді або цинку), що осаджуються, на вимірювання концентрації заданої кислоти.

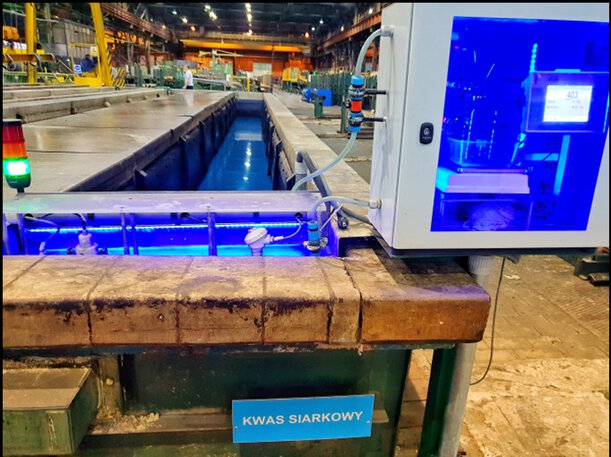

Сірчанокислотна гальванічна ванна та спеціальна вимірювальна система JUMO
Вимірювання рН на водяних ваннах для промивання і можливого змащування після процесу травлення використовується для контролю кількості кислоти, що переноситься між ваннами, і оцінки їх придатності для подальшого виробництва.
При досягненні граничного значення персонал заводу інформується про необхідність дозаправки або заміни води за допомогою кольорового сигналу на сигнальній вежі. Вимірювальна система також може бути доповнена тефлоновими датчиками рівня для автоматизації системи поповнення води.
Крім того, датчики температури Pt100 в тефлоновій оболонці дозволяють постійно контролювати оптимальну температуру на ваннах, навіть в сильно кислотних умовах.

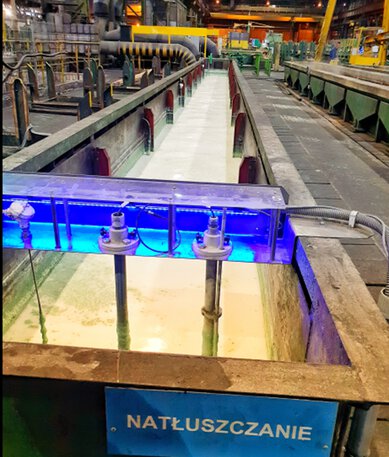

Вимірювальна система JUMO для мастильних ванн

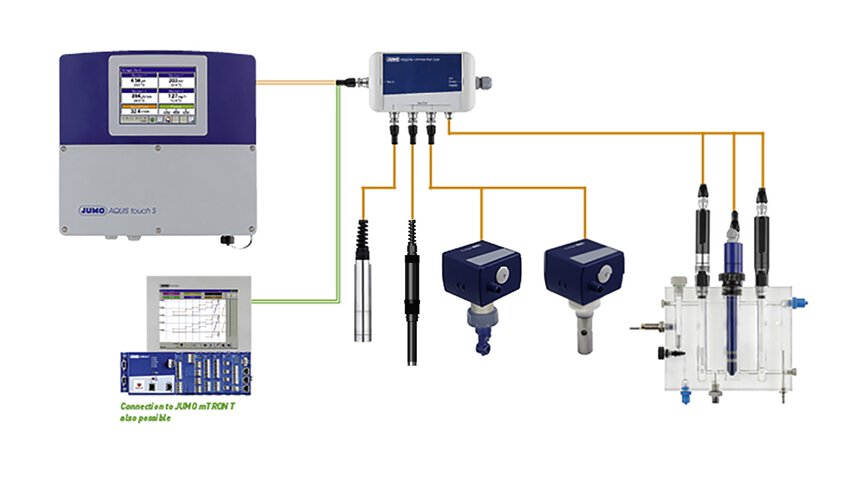

Підключення центрального сенсорного датчика AQUIS до 6 електродів за допомогою лише одного кабелю, що усуває потребу в окремих кабелях для кожного електрода окремо і ефективно мінімізує час збирання приладу.
Виміряні, а також діагностичні значення передаються на передавач через внутрішній зв'язок Modbus, більш стійкий до перешкод, ніж типові аналогові сигнали, особливо на великих відстанях. Система інформує користувача про будь-яку поломку електрода і нагадує про необхідність калібрування.
Після того, як електрод від'єднано від вимірювальної системи, калібрування можна виконати в лабораторії на ноутбуці з програмним забезпеченням DSM, без необхідності звертатися до центрального вимірювального передавача.
PH електроди tecLINE HD можуть працювати при температурі до 135°C і тиску до 13 бар. Завдяки кільком варіантам, виготовленим з різних типів скла, вони можуть використовуватися в повному діапазоні pH від 0 до 14, а також при наявності фтору в зразку. Використовуючи подвійну систему вимірювання рН з великою зовнішньою діафрагмою, можна також проводити вимірювання безпосередньо в плавиковій кислоті.

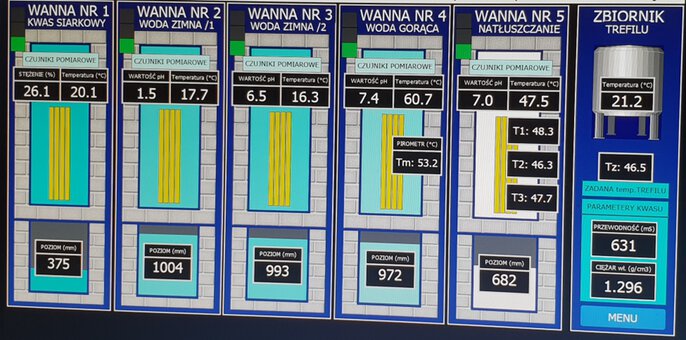

Всі вимірювання рН і температури візуалізувалися на зовнішньому комп'ютері та промисловому моніторі
