Кожна технологія вимірювання витрати і тип витратоміра має переваги і недоліки, які, в залежності від застосування, або допоможуть вам вирішити проблему, або стануть причиною неточних вимірювань. Як не загубитися в розмаїтті витратомірів при виборі приладу для свого застосування? Які фактори слід враховувати перед покупкою? Ми відповідаємо на ці питання в наступному пості, ознайомтеся!
Витратоміри це пристрої, які використовуються для вимірювання кількості середовища, такого як рідина або газ, що протікає через поперечний переріз трубопроводу, шляхом визначення його витрати/швидкості.
Враховуючи кількість типів витратомірів, доступних на ринку, вибір правильного вимірювального приладу для конкретного промислового застосування є непростим завданням.
Точне вимірювання витрати визначає правильне функціонування багатьох промислових процесів
Існує два основних типи вимірювання витрати - масове та об'ємне.
В об'ємному методі, вимірюється об'єм рідини за одиницю часу, як випливає з назви, на основі якого розраховується швидкість. Стандартними одиницями вимірювання об'ємного потоку є метри3 /сек, мілілітри/сек. Ці витратоміри не підходять для рідин з різною густиною. До об'ємних витратомірів відносяться.
Масові витратоміри - це прилади, які вимірюють масу середовища, що протікає по трубопроводу за певну одиницю часу. Стандартною одиницею вимірювання є, наприклад, кілограми за секунду. У цій категорії ми розрізняємо, серед іншого:

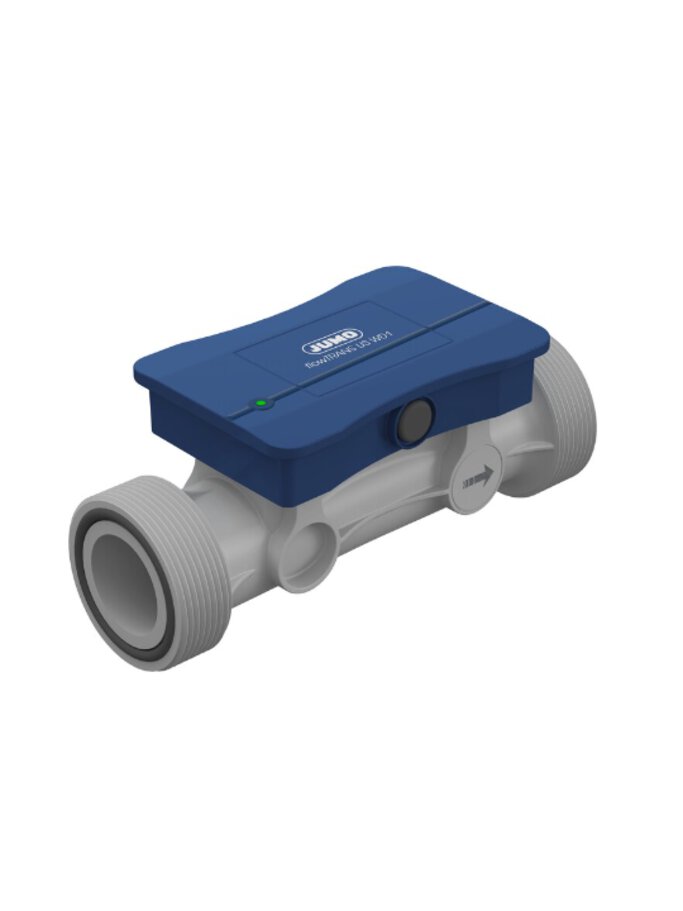

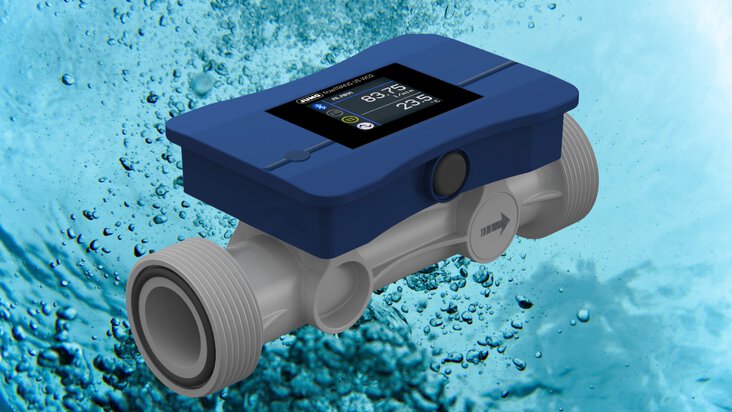

Для ультразвукових витратомірів, таких як JUMO flowTRANS US, мова йде про об'ємний метод вимірювання

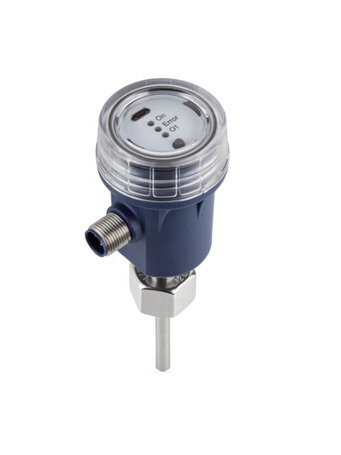

Калориметричний витратомір JUMO PINOS L02
Перш ніж перейти до питань, які потрібно задати собі перед покупкою витратоміра, ми коротко обговоримо найпоширеніші помилки при його виборі, щоб ви могли їх уникнути.
Купуючи витратомір, не ставте ціну на перше місце. Якщо ви будете керуватися лише цією характеристикою, ви можете придбати витратомір, який або зовсім не підходить для вашого застосування, або не охоплює весь робочий діапазон витрат і умов експлуатації, або вимагає великих витрат на технічне обслуговування, які перевищать економію на покупці.
Інша поширена помилка - орієнтуватися на популярність. Звичайно, добре знати, які витратоміри найчастіше використовуються у вашій галузі, але враховуйте, що кожне промислове застосування вимагає індивідуального підходу.

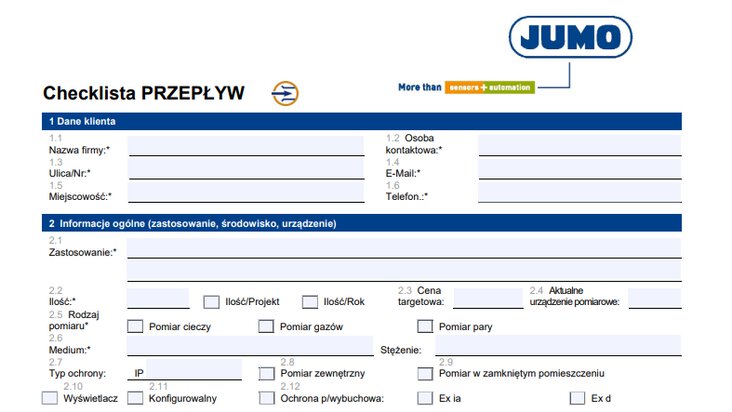

Перед придбанням витратоміра слід підготувати відповіді на питання, пов'язані із застосуванням, для якого він буде використовуватися:
1. Який тип середовища та його властивості?
Саме на цій основі робиться вибір, на якому методі вимірювання повинен базуватися витратомір і з яких матеріалів він може бути виготовлений. Це дуже важливо, оскільки деякі технології вимірювання не підходять для певних типів середовища. Наприклад, електромагнітні витратоміри можна використовувати лише з провідними рідинами з провідністю понад 20 мікроСіменс/метр.
Важливими є характеристики середовища, такі як:
2. Які характеристики процесу?
3. Що таке вхід і вихід?
Необхідно також визначити, чи потрібен низький перепад тиску, який визначається як різниця між тиском на вході і виході. Для регулювання масового потоку тиск на вході і виході необхідний для вибору і розрахунку найбільш підходящого регулюючого клапана.
4. Яка точність вимірювання витрати потрібна у вашому застосуванні?
Точність виражає близькість результатів вимірювання до фактичного значення потоку і виражається у % (наприклад, +/- 1%). Загалом, чим менший відсоток, тим точнішим є вимірювальний пристрій.
5. Який ваш бюджет?
Потрібно враховувати не тільки ціну придбання витратоміра, але й, серед іншого, витрати на експлуатацію, монтаж і термін служби витратоміра.
6. Які матеріали безпечні для середовища?
Визначення того, які матеріали є безпечними для середовища (наприклад, гігієнічні), дозволить вам вибрати правильний матеріал для виготовлення, серед іншого, з'єднань і ущільнень.
7. Які вимоги законодавства?
Подумайте, чи накладає область, в якій ви хочете встановити витратомір, вимоги щодо спеціальних
сертифікатів або дозволів, наприклад, IECex (застосування в небезпечних зонах) або гігієнічний дозвіл FDA.
8. Де буде розміщено витратомір?
При виборі витратоміра враховуйте, де він буде встановлений - наприклад, в приміщенні, на вулиці або в лабораторії?
9. Скільки місця потрібно для встановлення витратоміра?
Визначте, чи є розмір витратоміра важливим фактором для вас. Візьміть до уваги, що деякі витратоміри потребують ділянок труби достатньої довжини перед і після приладу. Тільки при дотриманні цих умов вони забезпечать точні показники потоку рідини.

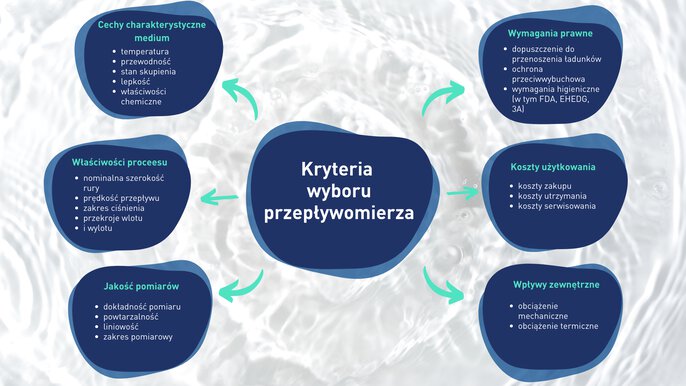

Критерії вибору витратоміра
