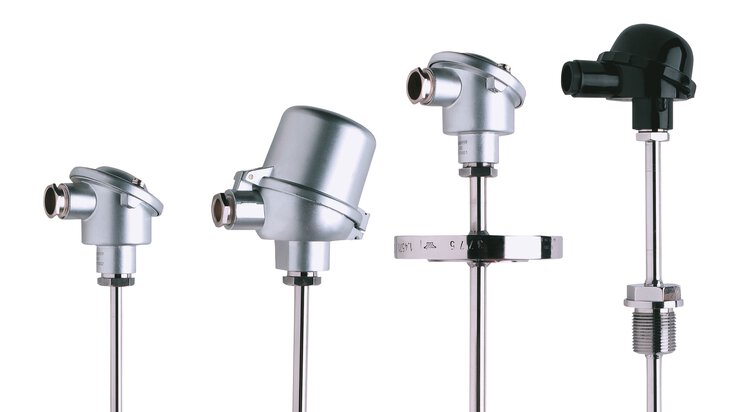

У цьому блозі ви дізнаєтеся, серед іншого, які типи корпусів обладнання використовуються в потенційно вибухонебезпечних середовищах і що саме мається на увазі під класифікацією ex-d, ex-i та ex-ia. Перевірте це!
Простір, в якому через наявність у повітрі легкозаймистих речовин, таких як гази, пари, тумани або пил, може виникнути вибухонебезпечна атмосфера, називається потенційно вибухонебезпечним.
У потенційно вибухонебезпечних середовищах потрібні вибухозахищені рішення та іскробезпечне обладнання.
Вибухонебезпечна зона - це простір з вибухонебезпечною атмосферою, що містить суміш легкозаймистих речовин з повітрям
Робочі місця, на яких може виникнути вибухонебезпечне середовище, класифікуються відповідно до зон вибухонебезпеки, як того вимагає § 5.1 Розпорядження Міністра економіки від 8 липня 2010р. "Про мінімальні вимоги до безпеки та гігієни праці у зв'язку з можливістю виникнення вибухонебезпечного середовища на робочому місці" (Законодавчий вісник 2010 р., № 138, поз. 931).
Ми розрізняємо зони для газів, парів і рідин/пилу, порошків і волокон:
Зона 0/20 - вибухонебезпечна атмосфера присутня постійно або часто
Зона 1/21 - вибухонебезпечна атмосфера може періодично виникати
Зона 2/22 - вибухонебезпечні середовища не виникають за нормальних умов експлуатації або, якщо вони виникають, то зберігаються протягом короткого періоду часу
група I - обладнання, призначене для використання в шахтах з підвищеною небезпекою метану
група II - обладнання, призначене для використання в інших сферах, окрім шахт, небезпечних за вмістом метану
Категорії обладнання ex
У другій групі:
Категорія 1 - обладнання, що забезпечує дуже високий рівень захисту, призначене для найбільш небезпечних місць (зони 0)
Категорія 2 - обладнання з високим рівнем захисту, призначене для зон 1 і 2
Категорія 3 - обладнання, що забезпечує нормальний рівень захисту, придатне для використання в зоні 2
Буква G присвоюється категорії для газових зон, а D - для пилових зон.

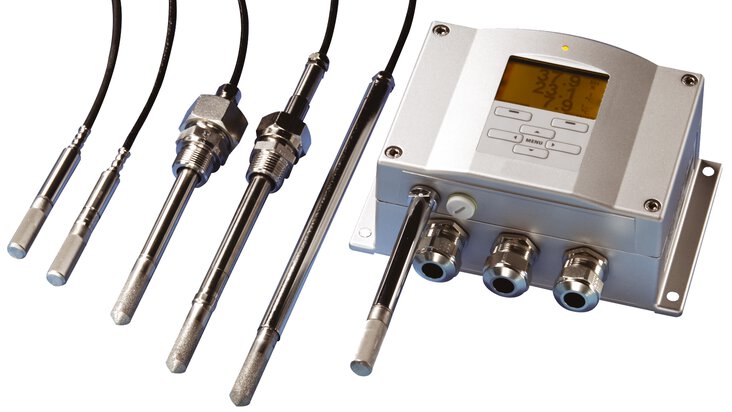

Обладнання, призначене для використання в потенційно вибухонебезпечних середовищах, сконструйоване таким чином, щоб забезпечити безпеку. Серед іншого, вони використовують:
корпуси, які запобігають передачі вибуху з корпусу в навколишнє середовище
іскробезпечні кабелі
Різні типи вибухозахищених конструкцій охоплюються стандартами, які детально описують вимоги до їхньої конструкції та електричних випробувань. На цій основі пристроям присвоюються символи, наприклад
ex-d - вибухозахищений корпус
ex-e - посилена конструкція
ex-ia, ex-ib, ex-ic - іскробезпечне виконання з різними рівнями захисту
ex-ma, ex-mb - інкапсуляція з різними рівнями захисту
ex-o - контакти занурені в ізоляційну рідину
Ex-i - це символ вибухозахисту, який означає, що електрична енергія всередині пристрою обмежена до рівня, який не може спричинити займання або нагрівання поверхні пристрою. Прикладами пристроїв з позначкою "ex i" є JUMO ізоляційний підсилювач для екс-зони та поплавковий вимикач для Ex-зони із серії JUMO NESOS.
Захист Ex-i поділяється на три підтипи: "ia", "ib" та "ic", залежно від рівня захисту.
"Ia" - найвищий тип захисту, призначений для використання в зоні 0 і означає, що захист від займання гарантується навіть при виникненні комбінації двох несправностей під час роботи; вибухозахист типу "ib" допускає виникнення однієї несправності під час роботи. Тип "ic" гарантує захист від займання пристрою під час нормальної роботи, без несправностей.
Прикладом пристрою з типом захисту "Ex-i" є ізоляційний підсилювач JUMO
Ex-d - це загальновживаний тип захисту, який називають "вогнестійким" або "вибухозахищеним". Це означає, що корпус обладнання класу "ex-d" спроектовано таким чином, що в разі вибуху полум'я буде локалізовано всередині корпусу і не пошириться назовні.
У колишньому корпусі є:
газовідвідні канали, які дозволяють продуктам згоряння, що утворюються під час вибуху, охолоджуватися
товсті стінки для запобігання підвищенню температури зовнішньої поверхні корпусу до вибухонебезпечного рівня.

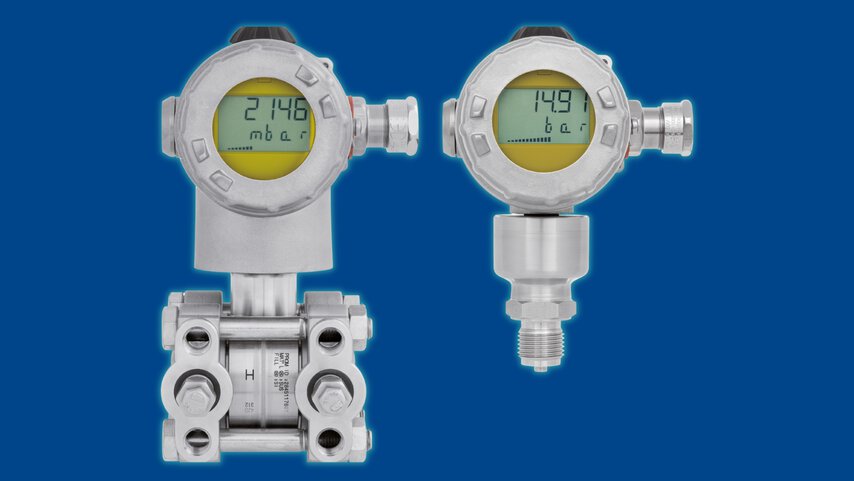

Такими пристроями є, наприклад, JUMO dTRANS p20 Ex d датчик тиску і JUMO dTRANS p20 DELTA Ex d датчик перепаду тиску.
Обмежувач температури JUMO safetyM STB/STW Ex
Після того, як ви зрозуміли, що таке вибухонебезпечна зона, категорія та позначення корпусу обладнання, призначеного для них, ми можемо перейти до обговорення основної різниці між обладнанням "ex-d" та "ex-i". Їх відрізняє одна від одної пристосованість до роботи в різних вибухонебезпечних зонах. Ми коротко пояснимо це на основі стандарту EN 60079-11:
Електрообладнання з типом вибухозахисту "ex-ia" відноситься до обладнання "категорії 1G/1D" і, завдяки дуже високому ступеню захисту, може використовуватися у вибухонебезпечних зонах 0,1 і 2.
Електрообладнання з типом захисту "ex-d" - це обладнання "категорії 2G" з високим ступенем вибухозахисту. Воно підходить для використання в зонах 1 і 2, але не може використовуватися в зоні 0.
