Капілярні термометри мають багато переваг, зокрема можливість проводити вимірювання у важкодоступних місцях, навіть у найменших трубопроводах. У цій статті ми пояснимо, що таке капілярний термометр, як він влаштований, і розповімо, як вибрати правильний термометр для вашого застосування.
Капілярні термометри вимірюють температуру процесу у важкодоступних місцях. Цей термометр може бути інтегрований в приладову панель (кріплення, наприклад, за допомогою еластичних вкладок), розподільну шафу або панель управління.
Капілярна трубка може бути приєднана тільки до газового термометра, вона відсутня в біметалевих термометрах.
Елементами капілярного термометра є:

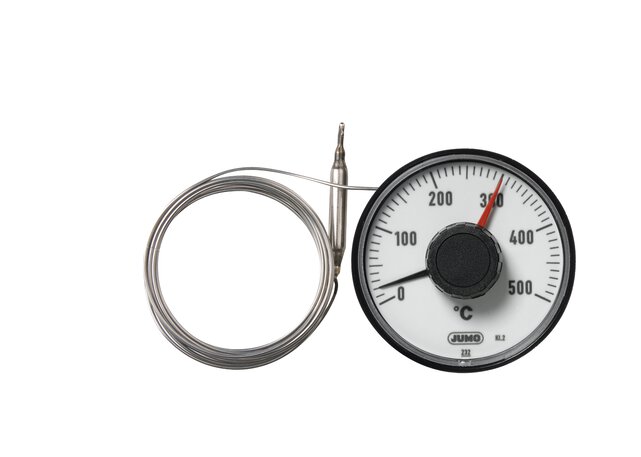

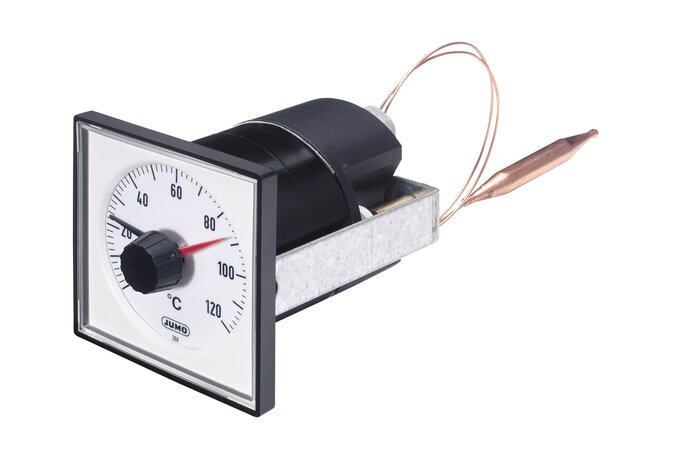

Термометр з капілярною трубкою JUMO MICROSTAT-M
Щоб вибрати правильний капілярний термометр для вашого застосування, необхідно визначити:
діапазон шкали
довжина капіляра
тип підключення датчика
За допомогою циферблатного термометра з капіляром можна вимірювати температуру в важкодоступні точки. За допомогою контактної колби можна дістатися навіть до найменших труб. Ще однією перевагою є подолання великих відстаней, тому цей тип термометра можуть бути централізовано інтегровані в шафу керування, розподільний щит або панель управління.
Капілярний термометр використовується в таких областях, як:
Гастрономія - одна з галузей, де використовуються капілярні термометри
Іноді трапляється, що рідина в скляній трубці (капілярі) відокремлюється під час транспортування. Ви можете змусити рідину знову з'єднатися, сильно струшуючи термометр у напрямку вниз.
Капіляр - це дуже тонка скляна трубка, всередині якої тече синтетична рідина. Під впливом температури змінюється її об'єм, що призводить до вигину стрілки на тлі циферблата термометра зі шкалою температур.
Вимірювання температури базується на явищі розширення рідини, поміщеної в капілярну трубку. Температура зчитується датчиком, розміщеним на кінці капіляра
Аналоговий термометр з капіляром використовується для вимірювання температури рідин, газів і твердих тіл. Характеризується високою надійністю роботи. Завдяки капіляру можливе дистанційне зчитування показань.

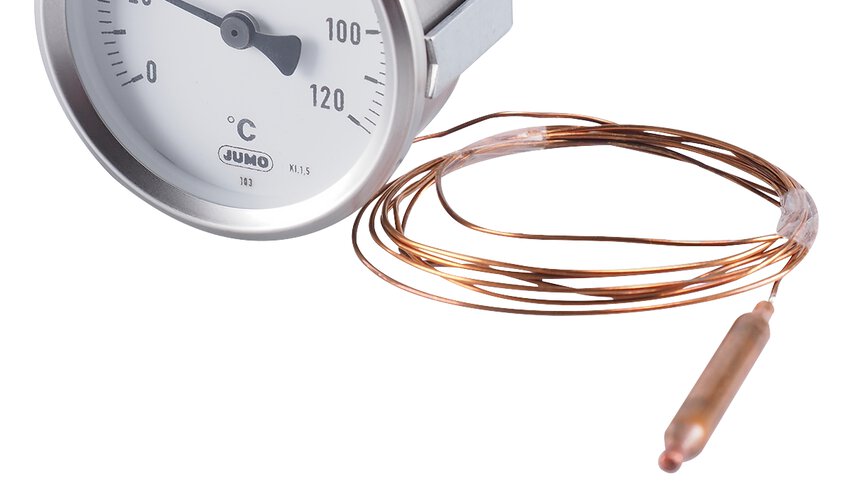

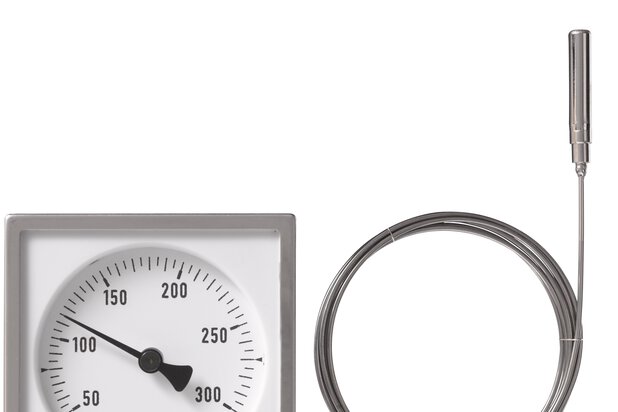

Циферблатний термометр з капіляром
Капілярний термостат використовується для керування електричним обладнанням, таким як нагрівачі або вентилятори, в системах контролю температури. Терморегулятори використовуються для підтримки температури на постійному рівні або для її контролю з метою запобігання перегріву компонентів.
Принцип вимірювання заснований на розширенні рідини під впливом тепла. Рідина знаходиться в металевій трубці і розширюється або стискається при зміні температури. Зміна температури рідини викликає рух діафрагми, яка контактує з перемикачем і розмикає або замикає ланцюг. Це призводить до дуже точного вимірювання.
Датчики в термостаті з'єднані через капіляр. На основі встановленої температури датчик закривається, коли температура підвищується, і відкривається, коли температура падає.

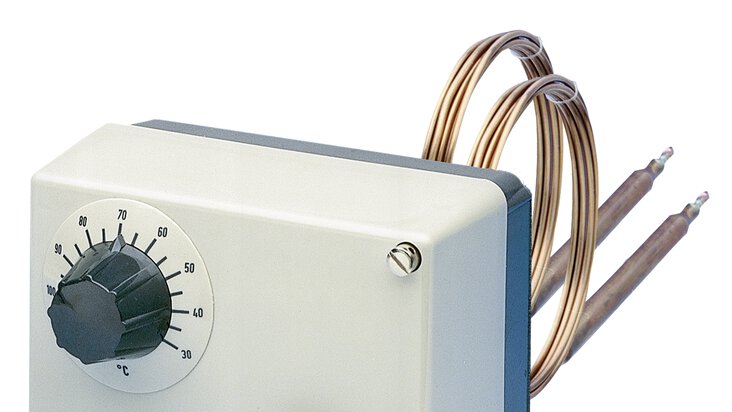

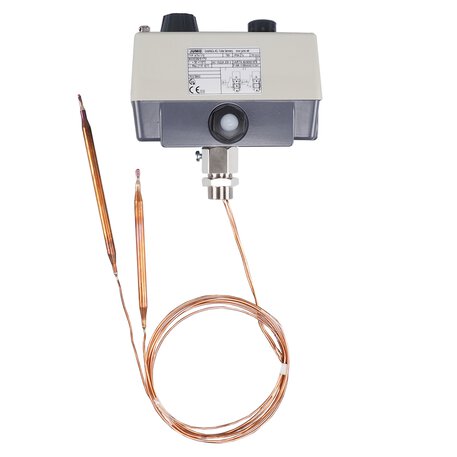

Термостат з капіляром JUMO ATH
JUMO пропонує широкий асортимент капілярних термометрів і термостатів, наприклад, універсальний капілярний термометр і вибухозахищений капілярний термостат для зон 1 і 21: 1 і 21. Зв'яжіться з нами - ми підберемо правильний термометр для вашого застосування!
